製品紹介

私達のアイデアが製品化されています

テレビジョン，ビデオレコーダで高画質を実現する真の3次元YC分離回路です．従来，動画と静止画で垂直方向と時間方向の1次元フィルタを適応的に切替え，固定の水平方向のフィルタと組み合わせるものを3次元YC分離回路と呼んでいましたが，本回路は(非分離の時間-垂直2次元フィルタと水平1次元フィルタを組み合わせた) 真の3次元フィルタです．
縞模様の服を着た人が動いても妙な色(クロスカラー)がほとんど発生しませんし，色の変わり目に妙な点点(ドットクロール)が発生することもありません．
三菱電機が商品化し，スーパーデジタル3次元Y/C分離(ニジマナイザー)と呼んで， 46P-HD1, 36W-CZ10W, 32W-CZ10W, 28W-CZ10W 等のテレビジョンとHV-V930, HV-V920MN, HV-V900L 等のビデオレコーダに搭載されています．

この回路はパイオニアのレーザディスクプレーヤ HLD-X9 と LD-S9 にも使用されています．パイオニアは HR (High Resolution) 3次元YC分離回路と呼んでいます．

参考文献

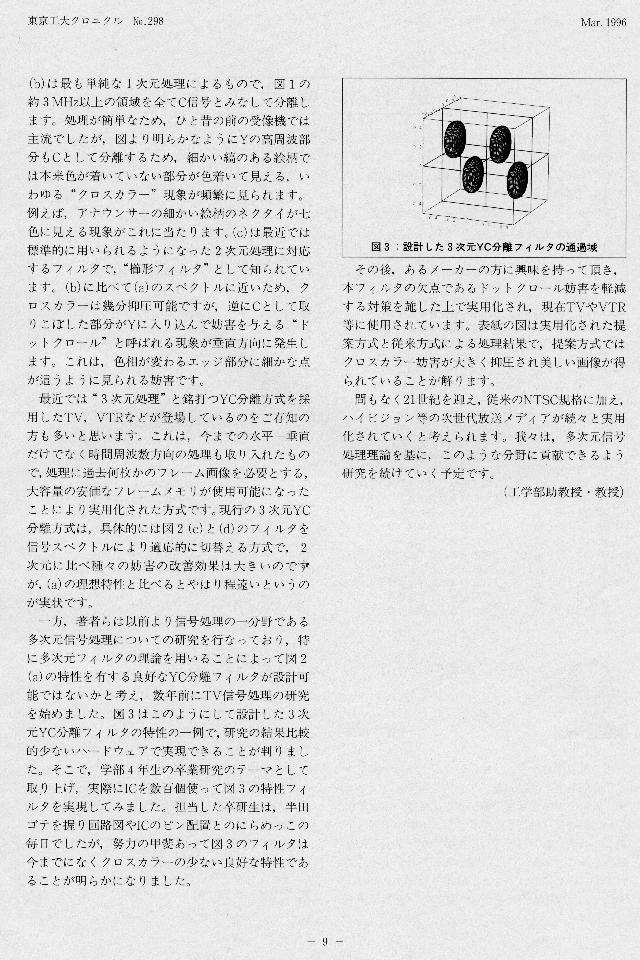

東京工大クロニクル No.298 (1996年3月) p.8, p.9, テキストファイル
T.Yoshida, K.Ashizawa and A.Nishihara: ``Design and Implementation of Multi-Dimensional Y-C Separation Filters for NTSC Signals'', IEEE Trans. Circuits and Systems for Video Technology, 2, 4, pp.373-380, Dec. 1992
漆原稔, ``NTSC信号用3次元YC分離フィルタの構成に関する研究'', 東京工業大学卒業論文, 1994年3月
吉田俊之, 西原明法, 藤井信生, 山川正樹, 栗崎一浩: ``NTSC信号用多次元輝度/色信号分離フィルタの構成とその実験的検証'', 第9回ディジタル信号処理シンポジウム, pp.581-586, 平成6年11月
吉田俊之, 西原明法, 藤井信生, 山川正樹, 栗崎一浩, 三橋康夫: ``NTSC信号用多次元輝度/色信号分離フィルタの構成とその実践的検証'', 電気学会電子回路研究会, ECT-95-62, 平成7年9月
